Расположение органов управления и приборов Hyundai Solaris
Расположение органов управления соответствует нормам и правилам по безопасности ЕЭК ООН. Для удобства пользования на ручки, кнопки и контрольные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы их функционального назначения.
Органы управления автомобилем.
На панели приборов расположены следующие органы управления и контрольно-измерительные приборы:
1, 17 – Внутреннее ручки дверей Хендай Солярис позволяют открывать двери из салона автомобиля.
2, 16 – Рычаги управления наружными зеркалами заднего вида (на автомобилях, не оборудованных электроприводом наружных зеркал заднего вида).
3, 15 – Боковые сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции. Описание данной системы можно найти в этой статье.
4 – Переключатель наружного освещения и указателей поворота (левый подрулевой переключатель) работает в следующих режимах:
Режим включения указателей поворота.
Переведите рычаг вверх или вниз до включения указателей поворота. При перемещении рычага вверх или вниз в комбинации приборов начинает мигать сигнализатор указателя поворота (индикаторы показаны ниже). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении вверх или вниз только до момента ощутимого сопротивления, не фиксируя рычаг. При отпускании рычаг вернется в исходное положение.
Индикаторы указателей поворотов.
Режим переключения ближнего/дальнего света фар. Для того чтобы переключить свет фар с ближнего на дальний переместите рычаг по направлению от себя. При этом в комбинации приборов загорится сигнализатор
Включение дальнего света фар.
Индикатор дальнего света фар.
Режим включения света фар. Чтобы включить свет в фарах, поверните рукоятку А рычага переключателя вокруг ее оси.
В режиме включения света фар переключатель может занимать три положения:
OFF (ноль) — все выключено.
Выключен свет фар.
Включены габаритные огни в передних и задних фонарях, а также освещение комбинации приборов.
Включены габаритные огни.
Включен ближний или дальний свет фар.
Включен ближний свет фар.
Для сигнализации дальним светом фар нажмите на рычаг переключателя по направлению к рулевому колесу.
Моргнуть дальним светом фар.
Режим включения противотуманных фар и заднего противотуманного фонаря:
В комплектациях, не предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать одно из двух положений.
OFF (ноль) — все выключено.
Включен задний противотуманный фонарь (только при включенных фарах головного освещения или габаритных огнях), при этом в комбинации приборов загорится сигнализатор.
Включены задние противотуманные фонари.
Индикатор задних противотуманных фар.
В комплектациях, предусматривающих установку передних противотуманных фар, поворотное кольцо Б может занимать еще одно положение:
Включены противотуманные фары и задний противотуманный фонарь, в комбинации приборов дополнительно загораются сигнализаторы.
Включение задних и передних противотуманных фар.
Индикатор передних и задних противотуманных фар.
5 – Рулевое колесо.
В зависимости от комплектации автомобиля могут быть установлены кнопки на руль Хендай. А и Б управления аудиосистемой и клавишами В управления телефоном с функцией Bluetooth.
Расположение кнопок на рулевом колесе.
6 – Комбинация приборов. Описание комбинации приборов можно найти в этой статье.
Приборная панель Хендай Солярис.
7 – Выключатель (замок) зажигания или кнопка пуска и остановки двигателя (в зависимости от комплектации).
Замок зажигания Хендай Солярис.
Объединен с противоугонным устройством и приемной антенной иммобилизатора, расположен с правой стороны рулевой колонки. Ключ в замке (кнопка пуска) может занимать одно из четырех положений:
LOCK (блокировка) – зажигание выключено, при вынутом ключе включено противоугонное устройство.
Для того чтобы извлечь ключ из замка зажигания автомобиля с механической коробкой передач, нажмите на ключ, установленный в положение «ACC» (дополнительное оборудование), и, удерживая его нажатым, поверните в положение «LOCK» (блокировка). Затем извлеките ключ из замка.
Для извлечения ключа из замка зажигания автомобиля с автоматической коробкой передач сначала переведите рычаг селектора управления коробкой передач в положение «Р» (стоянка), а затем поверните ключ в замке в положение «LOCK» (блокировка). Извлеките ключ из замка зажигания.
Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.
Для выключения противоугонного устройства вставьте ключ в замок зажигания (нажмите кнопку пуска и остановки двигателя) и, слегка поворачивая рулевое колесо вправо-влево, разблокируйте его;
ACC (дополнительное оборудование) – зажигание выключено, ключ не вынимается, рулевое управление разблокировано, включены цепи питания звукового сигнала, наружного освещения, аудиосистемы, прикуривателя и пр.
Включено дополнительное оборудование автомобиля.
Для включения режима «ACC» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, не выжимая педаль сцепления для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится оранжевый сигнализатор на кнопке пуска). Если кнопка пуска и остановки двигателя остается в режиме «ACC» более одного часа, данный режим автоматически отключается, чтобы предотвратить разрядку аккумуляторной батареи.
ON (включено) – зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи.
Для включения режима «ON» на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска два раза, не выжимая педаль сцепления, для автомобилей с механической коробкой передач; не выжимая педаль тормоза – для автомобилей с автоматической коробкой передач (загорится синий сигнализатор на кнопке пуска).
START (стартер) – включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «ON».
Положение для пуска двигателя.
Для пуска двигателя на автомобилях, оборудованных кнопкой пуска и остановки двигателя, нажмите кнопку пуска один раз, предварительно выжав педаль сцепления, для автомобилей с механической коробкой передач; для автомобилей с автоматической коробкой передач – предварительно выжав педаль тормоза и установив селектор коробки передач в положение «P» или «N» (сигнализатор не горит).
8 – Рычаг переключателя очистителя и омывателя ветрового стекла (правый подрулевой переключатель) включает электрические цепи при включенном зажигании. Рычаг можно перемещать вверх или вниз.
Рычаг перемещают вверх или вниз для установки в следующие положения:
2 – включена вторая (высокая) скорость стеклоочистителя;
1 – включена первая (низкая) скорость стеклоочистителя;
— – включен прерывистый режим работы стеклоочистителя;
O – стеклоочиститель выключен;
V – щетки стеклоочистителя совершат один цикл (нефиксируемое положение).
Интервал работы прерывистого режима регулируется поворотным кольцом А переключателя. Крайнее верхнее положение – наибольший интервал, крайнее нижнее положение – наименьший интервал.
Интервал работы стеклоочистителя лобового стекла.
Для включения омывателя ветрового стекла нажмите на рычаг переключателя очистителя и омывателя по направлению к рулевому колесу.
9 – Выключатель обогрева заднего стекла.
10, 13 – Центральные сопла системы отопления (кондиционирования) и вентиляции салона. Предназначены для направления потока воздуха из отопителя (кондиционера) и системы вентиляции. Подробнее описано в этой статье.
11 – Головное устройство аудиосистемы (магнитола).
Установленная штатная магнитола Хендай Солярис.
Место под установку магнитолы (в комплектации: оптима (1 DIN)).
12 – Ниша для мелких предметов (в комплектации: оптима (1 DIN)).
14 – Выключатель обогрева зоны покоя очистителей ветрового стекла (в зависимости от комплектации автомобиля).
18 – Клавиша управления стеклоподъемником с электроприводом передней пассажирской двери.
Кнопка стеклоподъемника Хендай.
19 – Вещевой отсек, расположенный в передней пассажирской двери. Подробнее написано в этой статье.
20 – Вещевой ящик, расположенный в панели приборов со стороны переднего пассажира, предназначен для хранения небольших предметов, книг и пр. Подробнее описано в этой статье.
21 – Блок управления системой отопления (кондиционирования) и вентиляции салона. Подробнее описано в этой статье.
22 – Розетка (Б) для подключения дополнительного электрооборудования (12 В). В зависимости от комплектации может быть установлен блок А для подключения мультимедийных устройств и разъем USB Хендай Солярис.
23 – Рычаг управления механической коробкой передач или рычаг селектора автоматической коробки передач. Подробнее описано в этой статье.
Рычаг МКПП (механическая коробка передач).
Рычаг АКПП (автоматическая коробка передач).
24 – Выключатель аварийной сигнализации.
25 – Рычаг стояночного тормоза.
Ручник Хендай Солярис.
Для того чтобы затормозить автомобиль стояночным тормозом, поднимите рычаг до упора вверх – в комбинации приборов загорится красным светом сигнализатор.
Сигнализатор поднятого ручника.
Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз – сигнализатор должен погаснуть.
26 – Прикуриватель.
Прикуриватель Хендай Солярис.
27 – Педаль акселератора (привода дроссельной заслонки).
28 – Педаль тормоза.
29 – Педаль сцепления. На автомобилях с автоматической коробкой передач эта педаль отсутствует.
30 – Клавиша звукового сигнала. Для подачи звукового сигнала нажмите на клавишу.
31 – Крышка монтажного блока, расположенного в салоне автомобиля.
32 – Рукоятка привода замка капота. Подробнее описано в этой статье.
33 – Блок управления электрокорректором света фар, яркости подсветки комбинации приборов и клавиша отключения системы курсовой устойчивости ESP (в зависимости от комплектации).
Корректор фар Хендай.
Вращением рукоятки регулятора А электрокорректора света фар в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещение цифры на рукоятке регулятора и метки на панели блока обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:
Корректор фар Хендай.
– один водитель или водитель и пассажир на переднем сиденье;
1 – все места заняты;
2 – все места заняты и груз в багажнике;
3 – один водитель и груз в багажнике.
Чтобы отключить работу системы ESP, нажмите клавишу Б (загорится сигнализатор в комбинации приборов). После перезапуска двигателя система автоматически включится.
Поворотом регулятора В плавно изменяют яркость подсветки комбинации приборов. В крайнем верхнем положении ползунка яркость максимальная, а в крайнем нижнем – подсветка выключена.
Выключение ESP и регулировка яркости.
34 – Вещевой отсек, расположенный в двери водителя. Подробнее описано в этой статье.
35 – Блок управления передними стеклоподъемниками. В зависимости от комплектации блок может быть совмещен с блоком управления зеркалами заднего вида и блокировкой замков дверей.
Блок управления передними стеклоподъемниками.
Блок управления стеклоподъемниками, блок управления зеркал и блок управления замков двери.
В статье не хватает:
- Качественных фото ремонта
Источник
Hyundai Solaris Бесолярис › Logbook › Установка ПТФ через кнопку
Всем добрый вечер! Очень давно хотел поставить птф, и вот я дорос до такой работы)))
В инете наблюдал различные реализации птф, в основном все с одной и той же схемы, но те были не для моей комплектации (классик с функциями до оптимы)
Самая адекватная инструкция для меня была у TomyMaboby , поэтому не буду выкладывать много подобных фото. Все же некоторые нюансы были непонятны. Ну ничего, думал, на месте разберусь).
Одно отличие от инструкции — синий провод к панели приборов будет идти не от реле, а от кнопки.
Птф на автодоке:
Правая — 922021R000 — 2 028,00
Левая — 922011R000 — 1 665,00
После коллега по работе открыл для меня сайт emex, там на 300 рублей дешевле в сумме.
Фары пришли с лампами (скорее всего так и должно быть, но меня этот вопрос интересовал при заказе)
В Би-би купил:
набор для подключения птф от приоры — около 600 р (в нем реле, кнопка, провода к реле с клеммами, провода в гофре к птф, пара предохранителей, хомуты, коннекторы — все, что нужно для подключения)
предохранитель на 15 А,
провод с предохранителем,
клеммы круглые (надо 2),
несколько плоских клемм больших (надо 2 вроде),
изоленту,
гофру (надо метра 2),
хомуты (4-5 длинных см 30 и штук 10 обычных).
На все ушло рублей 800-900.

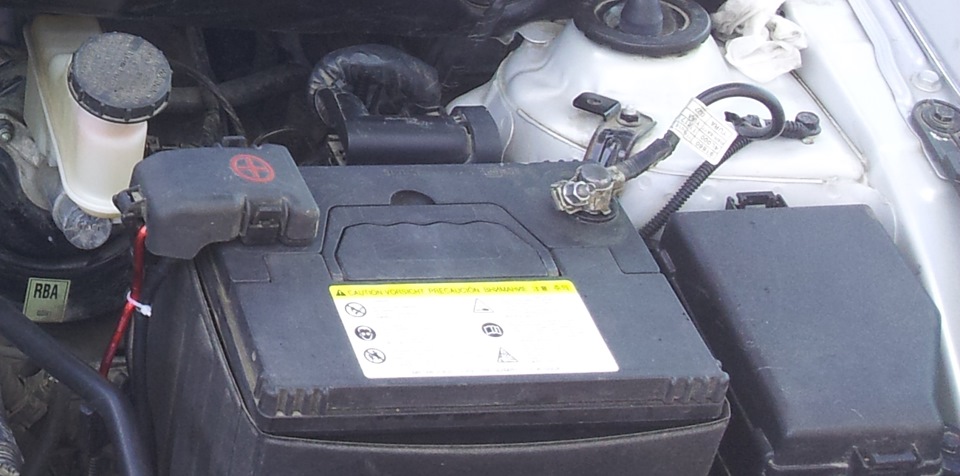

Еще нужен силовой провод для АКБ (30 см) и провод ПГВА 0,75 около метра.
Один вечер убил на вытачивание кнопки. Я решил оставить кнопку как есть, не вижу в ней ничего колхозного.
Распилил переднюю часть заглушки по размеру кнопки, внутреннюю часть сделал по размеру основной части кнопки, чтобы ей было на чем держаться. Подгонял долго, приклеил половинки заглушки на клей секунду, кнопка в них держится четко, с учетом, что я в дальнейшем на нее антискрип наклеил, совсем не болтается.
Устанавливать птф решил без снятия бампера.
Снял передние колеса, открутил спереди подкрылки и небольшую пластиковую защиту под бампером. Подлезть можно, но нужна короткая отвертка. Думаю в дальнейшем как-нибудь усилить крепления бампера для птф.
Закрепил 2 массы от птф на телевизор. Провод от птф в гофре закрепил на хомуты (через отверстия в усилителе) сзади (внутри) усилителя бампера, дальше рядом с левой фарой прикрепил к другой проводке хомутами и вывел к блоку предохранителей.

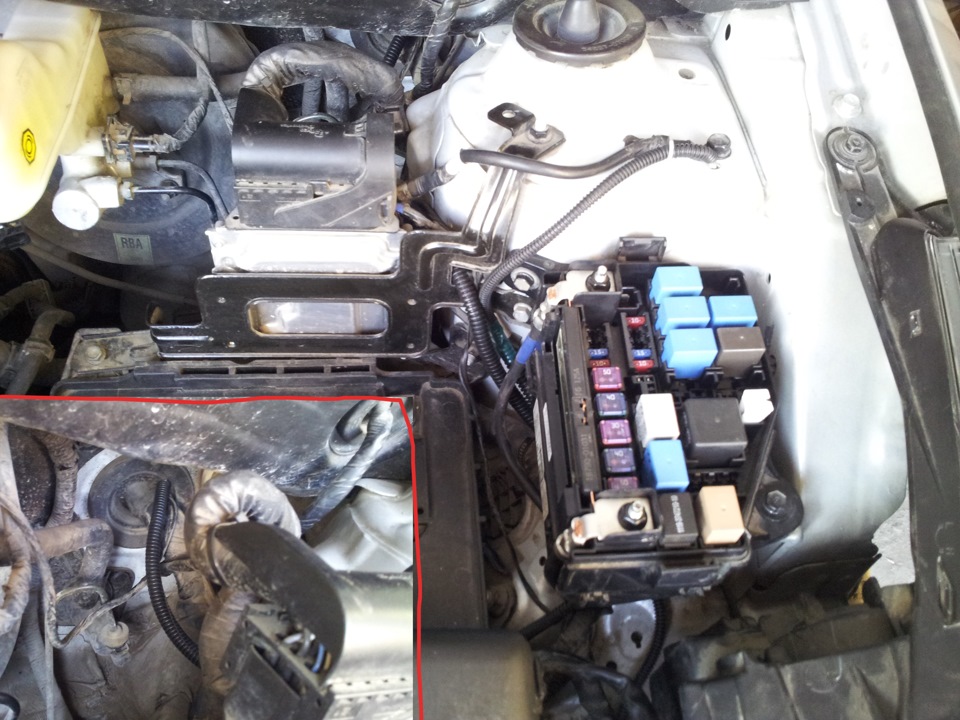

Далее начал возиться с этим блоком. Открутил болты, но верхнюю крышку не получалось никак снять, она крепится к корпусу, не знаю, реально ли ее снять. Нижнюю тоже не удавалось вытащить, потом увидел, что она держится хомутом к проводке. Увидел — срезал хомут, вытащил.

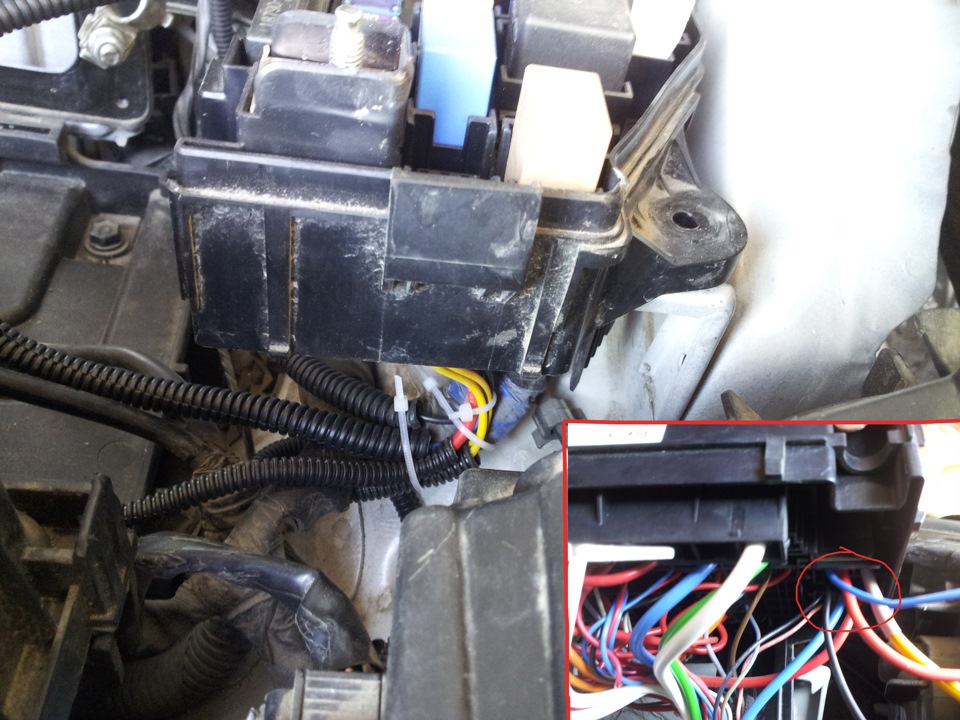

Выбрал самое ближайшее и удобное место для реле. Реле немного подточил напильником, входил в посадочное место туговато.
Удлинил + провод с предохранителем, на один конец, который пойдет в реле, поставил плоскую клемму, на другой — круглую клемму. Укоротил провода от птф, посадил на них плоскую клемму.
Черный и синий провод я удлинил, скрутив и спаяв, заизолировал термоусадкой. На черный с другой стороны поставил круглую клемму.
Все 4 провода идут в гофре. Синий провод от реле через отверстие вместе с основной проводкой пустил в салон.

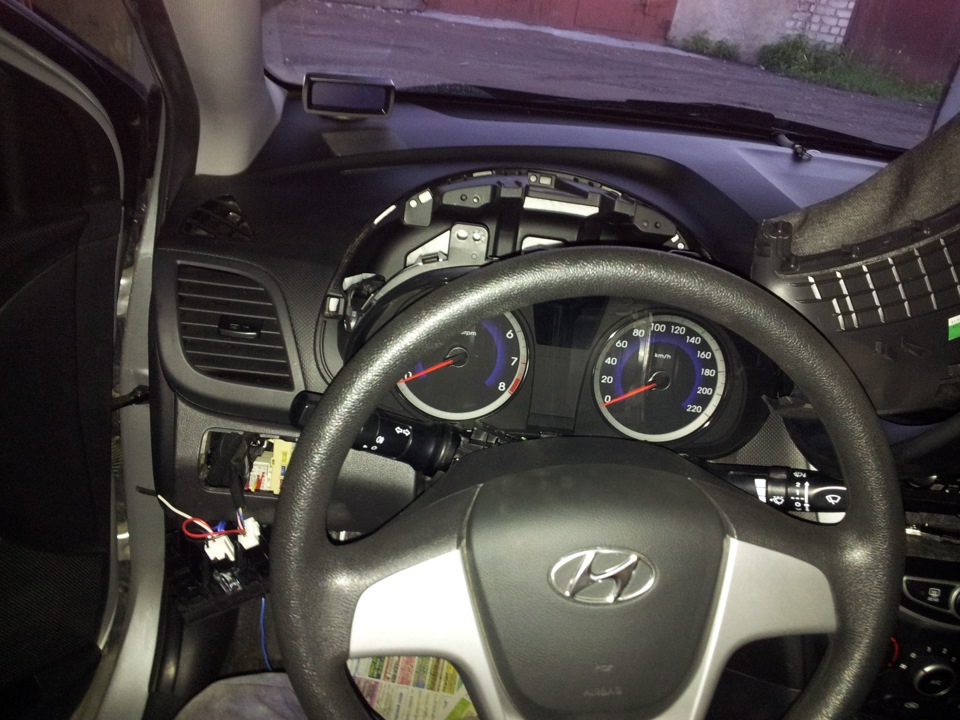

Не сразу догнал, как снять козырек панели, тянул слева-направо, потом как-то получилось. Открутил 4 шурупа панельки и 2 шурупа, повернув руль влево-вправо.
Далее вставил провод в pin14 (все по инструкции)
На кнопке:
Белый провод заизолировал (он вроде как для подсветки кнопки, хотя без него горит)
Красным врезался в розовый провод корректора фар через коннектор из набора от приоры.
Черным также врезался в черный.
Синий соединил с синим от реле и синим от панели.
Источник
КОМПЛЕКТ ПРОТИВОТУМАННЫХ ФАР С ПРОВОДКОЙ И КНОПКОЙ (УСТАНОВОЧНЫЙ) Хендай Солярис
- Россия: возможна доставка по России транспортной компанией
- Москва: возможен самовывоз или доставка в пределах МКАД
Применяемость : Hyundai Solaris
Год выпуска автомобиля : 2011 — по настоящее время
Оригинальный номер(а): 922011R000+922021R000
Тип запчасти: Неоригинал (аналог). Новая (не б/у).
Место уставновки: Комплект — слева и справа, водительская и пассажирская сторона
Подходит для моделей: 2011 , 2012 , 2013 и др. годов выпуска.
Отправьте пожалуйста фотографию кнопки выключения птф из комплекта
Здравствуйте,на хундай солярис 2015 есть?
Добрый день! подскажите сколько будет стоить доставка в город Новокуйбышевск, Самарская область
Отдельно проводку и кнопку у вас приобрести возможно?
Здравствуйте, в комплекте SK-25661 кнопка включения «штатная» или «универсальная»? И сколько будет доставка в Воркуту ?
Здравствуйте. Сколько будет стоить доставка в Тюменскую область, город Заводоуковск?
возможна доставка в крым черноморское и оплата наложным платежем.
Доброго времени суток. Сколько будет стоить доставка в Ростовскую область село Покровское.
Добрый день. Есть ли доставка в Лиски воронежской области
Здравствуйте.У Вас есть отдельно проводка с кнопкой для ПТФ солярис 2013г?
Комплект противотуманных производства BODY PARTS для Хендай Солярис, выпускаемых в 2011 — по настоящее время годах, можете купить в нашем интернет-магазине за 2400 руб.
Заказ Вы можете оформить на нашем сайте или по телефону +7(495)722 78 54 с помощью наших менеджеров, они смогут ответить на все Ваши вопросы.
С целью правильного подбора ПТФ, надо проверить, что свойства ПТФ сходятся с Вашим авто по году производства и его оснащению.
Все товары перед отправкой тщательно проверяются на наличие повреждений, если требуется, запчасти тщательно упаковывают, чтобы уменьшить риск порчи товара.
Товары, у которых активна кнопка «купить», доступны для заказа.
В случае если у товара есть кнопка «уведомить», Вы сможете указать свою почту и как только он поступит в продажу, на указанный email придёт письмо.
У нас в продаже исключительно новые запчасти, производителя BODY PARTS.
Вся продаваемая в нашем магазине продукция, имеет сертификацию в РФ, что подтверждено сертификатом соответствия «ТР ТС 018/2011 о безопасности колесных ТС».
Если Вам требуется дополнительная помощь с подбором или проверка совместимости по VIN номеру, получить ее можно обратившись
по email info@fdauto.ru или в WhatsApp.
Наши технические консультанты подберут наиболее наилучший вариант для Вашего автомобиля.
Сделав заказ на комплект противотуманных в ближайшее время, уже завтра Вы можете забрать его на пункте выдачи или заказать нашу доставку.
По России мы отправляем ТК — СДЭК, ПЭК и другими. Также доставляем в республику Казахстан.
Данная запчасть SK-25661 является полной заменой к запчасти с номером оригинала 922011R000, 922021R000 для автомобиля Hyundai Solaris (2011 — по настоящее время).
