Электросчетчик нева: схема подключения

Подключение электросчетчика: схема, видео — Asutpp.ru

Для контроля и учета потребленной электрической энергии, необходимо специальное устройство – электросчетчик. Как на больших производственных предприятиях, так и в частных квартирах, при заключении договора на поставку электричества, без этого устройства не обойтись.

При установке счетчика для подсчета потраченной электроэнергии необходимо правильно подключить его в схему электроснабжения.

Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения.

В данной статье мы подробно расскажем, как самостоятельно подключить оба вида электросчетчиков.

Как установить однофазный электросчетчик

Однофазный электросчетчик подключают непосредственно в разрыв линии питания. До установки счетчика к линии питания не должны быть подключены какие-либо потребители электроэнергии. Для защиты подводящей линии электроснабжения перед счетчиком целесообразно установить вводной автоматический выключатель. Он будет необходим при замене счетчика, чтобы не обесточивать всю подводящую линию.

После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

Подключение однофазного электросчетчика

При подключении электросчетчика необходимо обратить внимание на схему подключения, она обычно располагается на тыльной стороне клеммной крышки. У однофазного счетчика имеется четыре клеммы для подключение проводов:

1. Вход фазного провода.
2. Выход фазного провода.
3. Вход нулевого провода.
4. Выход нулевого провода.

Подключение однофазного электросчетчика

Провода питания после вводного автоматического выключателя зачищают от изоляции на 15 мм и подключают к 1 и 3 клемме, отводящие провода также зачищают от изоляции и подключают к 2 и 4 клемме, соответственно схеме на крышке прибора.

Схема подключения счетчика меркурий

Такая схема подключения электросчетчика подходит для квартиры в многоэтажном доме, гаража, загородного дома или для небольшого торгового павильона.

Подключение современного электронного счетчика типа Микрон ничем не отличается от вышеизложенной схемы, которая может использоваться для установки любого однофазного учетного прибора.
Видео: подключение однофазного однотарифного счётчика электрической энергии

Подключаем трехфазный электросчетчик

Существует два типа подключения трехфазного счетчика, прямое и косвенное, через разделительные трансформаторы тока.

Если необходимо учитывать потребление относительно небольшого количества трехфазных потребителей малой мощности, то счетчик электроэнергии устанавливается непосредственно в разрыв питающих проводов.

Если же необходимо контролировать достаточно мощные потребители трехфазной электросети, и их токи превышают номинальные значение электросчетчика, значит необходимо устанавливать дополнительные трансформаторы тока.

Для частного загородного дома, или небольшого производства, будет достаточно установки только одного счетчика, рассчитанного на максимальный ток до 50 ампер. Его подключение похоже на описанное выше, для однофазного счетчика, но разница в том, что при подключении трехфазного счетчика используется трехфазная питающая сеть. Соответственно количество проводов и клемм на счетчике будет больше.

Подключение трехфазного счетчика

Рассмотрим прямое подключение счетчика

Подводящие провода зачищают от изоляции и подключают к трехфазному автомату защиты. После автомата три фазных провода подключаются к 2, 4, 6 клемме электросчетчика соответственно. Выход фазных проводов осуществляется к 1; 3; 5 клеммам. Входной Нейтральный провод подключается к клемме 7. Выходной к клемме 8.

После счетчика, для защиты, устанавливаются автоматические выключатели. Для трехфазных потребителей ставятся трехполюсные автоматы.

К такому счетчику можно подключить и более привычные, однофазные электроприборы. Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления.

Если планируется устанавливать несколько групп однофазных потребителей, их необходимо равномерно распределить, запитав автоматические выключатели от разных фаз после счетчика.

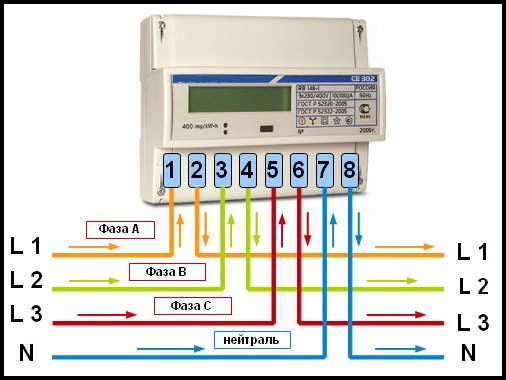

Схема подключения трехфазного электросчетчика

Косвенное подключение счетчика через трансформаторы тока

Если потребляемая нагрузка всех электроприборов превышает номинальное значение силы тока, которое может проходить через счетчик, но необходимо дополнительно установить разделительные трансформаторы тока.

Такие трансформаторы устанавливаются в разрыв силовых токоведущих проводов.

Трансформатор тока имеет две обмотки, первичная обмотка выполнена в виде мощной шины, продетой через середину трансформатора, она подключается в разрыв силовых проводов питания электропотребителей. Вторичная обмотка имеет большое количество витков тонкого провода, эта обмотка подключается к электросчетчику.

Счетчик подключенный через трансформаторы тока

Такое подключение значительно отличается от предыдущего, оно намного сложнее и требует специальных навыков. Рекомендуем для работ по подключению трехфазного счетчика с трансформаторами тока пригласить квалифицированного специалиста. Но если вы уверены в своих силах и имеете подобный опыт, то это решаемая задача.

Необходимо подключить три трансформатора тока, каждый для своей фазы. Трансформаторы тока крепятся на задней стенке вводного шкафа учеба. Их первичные обмотки подключаются после вводного рубильника и группы защитных предохранителей, в разрыв фазных силовых проводов. В этом же шкафу устанавливается трехфазный электросчетчик.

Подключение производится согласно утвержденной схеме.

Схема подключения трансформаторов тока

К силовому проводу фазы А, до установленного трансформатора тока, подключается провод сечением 1.5 мм², второй его конец заводится на 2ю клемму счетчика. Аналогично подключают провода сечением 1.5 мм² к оставшимся фазам В и С, на счетчике они подходят к клеммам 5 и 8 соответственно.

От клемм вторичной обмотки трансформатора тока, фазы А, провода сечением 1.5 мм² идут к счетчику на клеммы 1 и 3. Необходимо соблюдать фазировку подключения обмотки, иначе показания счетчика будут не верны. Аналогичным образом подключаются вторичные обмотки трансформаторов В и С, они подключаются к счетчику на клеммы 4, 6 и 7, 9 соответственно.

10-я клемма электросчетчика подключается к общей нейтральной шине зануления.

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

1. Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
2. Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии.

Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода.

После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Схема подключения однофазного электросчетчика

Представленная здесь схема подключения однофазного электросчетчика универсальна и одинаково подходит для установки одно- или двухтарифного счетчика электроэнергии, не важно электронного или индукционного (механического) он типа, вне зависимости от марки и фирмы производителя, будь то Нева, Энергомера, Меркурий и т.п.

Практически любой однофазный счетчик имеет четыре клеммы для подключения проводов. В зависимости от марки и функционала конкретного электрического счетчика, клеммы могут быть промаркированные по-разному, но при этом порядок подключения проводов к ним один. Поэтому для удобства и универсальности мы на схеме пронумеруем их по порядку, слева на право от 1 до 4.

Вводной электрический кабель, заходящий в квартиру или дом, в однофазной сети состоит из двух (фаза и ноль) или трех (фаза, ноль, заземление) проводов.

Для подключения электросчетчика и его правильной работы нам понадобится два провода — это фаза и рабочий ноль. Определить какой из ваших проводников фазный, а какой нулевой поможет статья «Как определить фазу, ноль и заземление самому, подручными средствами?»

Универсальная схема подключения проводов к однофазному электросчетчику

Схема выглядит следующим образом:

На схеме вы можете видеть расположенный по центру однофазный электросчетчик, слева к нему подходит вводной силовой кабель (фаза и ноль), справа расположены провода, выходящие на нагрузку, грубо говоря по ним уже протекает учтенная счетчиком электроэнергия, которая через защитную автоматику поступает к вашим розеткам, светильникам и т.д.

Порядок подключения проводов к клеммам однофазного счетчика следующий:

Клемма «1» — Фазный провод вводного кабеля (обычно белый, коричневый или черный провод)

Клемма «2» — Фазный провод, выходящий на нагрузку квартиры или дома (обычно белый, коричневый или черный провод)

Клемма «3» — Нулевой провод вводного кабеля (обычно голубой или сине-голубой провод)

Клемма «4» — Нулевой провод, выходящий на нагрузку квартиры или дома (обычно голубой или сине-голубой провод)

Подключения выполненного по этой схеме, уже достаточно для правильной работы однофазного счетчика в домашней электросети. Подключение защитного заземления к электросчетчику не требуется. Дополнительные клеммы, которые могут быть на вашей модели однофазного электросчетчика – вспомогательные и служат для доступа к сервисным функциям, обслуживания, автоматизации учета энергии и т.д.

Схема подключения однофазного счетчика в электрощите

В домашней электросети однофазный счетчик электрической энергии всегда устанавливается и взаимодействует с защитной автоматикой. Всё это хозяйство обычно располагается в специальном ящике – щите учета и распределения (ЩУР) электроэнергии.

И конечно же существуют правила, по которым выполняется подключение однофазного электросчетчика. Если следовать им, самая простая схема подключения однофазно счетчика должна выглядеть следующим образом:

Как видите, перед электросчетчиком, необходимо установить однополюсный автоматический выключатель, так называемый «вводной автомат», в который заходит фазный провод вводного кабеля и уже из него фаза поступает в клемму «1» электросчетчика, рабочий ноль заходит сразу в клемму «3», а защитное заземление (защитный ноль) подключается напрямую к нулевой шине.

В качестве нагрузки в нашем примере, выступают — защитный автоматический выключатель, к которому можно подключить группу освещения и автоматический выключатель дифференциального тока (дифференциальный автомат, дифавтомат), на группу розеток. Компоновка вашего щита может быть иной, но принцип подключения автоматики после однофазного электросчетчика будет схожим.

Это наиболее простая из рекомендованных в ПУЭ (правила устройства электроустановок) и часто применяемая, схема подключения однофазного электросчетчика.

Так же, я бы рекомендовал рассмотреть более доработанный, усовершенствованный вариант схемы подключения однофазного электросчетчика, в котором используется двухполюсный вводной автомат.

Как видите, в этой схеме через двухполюсный автоматический выключатель, проходит не только фазный, как в первом случае, но и нулевой проводник вводного питающего кабеля.

Теперь, в случае возникновения аварийной ситуации и срабатывания вводного автомата, разорвется и нулевой провод, на котором, в некоторых случаях, может быть опасный потенциал и это не единственное преимущество данной схемы подключения.

Помните, важно использовать именно двухполюсный автомат, а не два, не объединенных однополюсных!

Если же у вас остались вопросы по схеме подключения однофазного электросчетчика, дополнения или замечания к написанному, обязательно пишите в комментариях к статье, постараюсь оперативно всем ответить!

Счетчик электроэнергии НЕВА 103 1SO

Класс точности — 1.0

Энергопотребление — 0,1 ВТ

Диапазон рабочих температур — -40…+70 °C

Межповерочный интервал — 16 лет

Срок службы — 30 лет

Дисплей — механический

Масса — 0,36 кг

Габаритные размеры — 93х92х63 мм

Заказать по телефону

Электросчетчик Нева 103 1SO – однофазный однотарифный прибор учета в компактном исполнении. Главной особенностью данной модели является неразборный корпус. Он устанавливается на рейку ТН35, занимая всего пять модулей.

Сфера применения – жилые и общественные здания, дачные дома, частные коттеджи, гаражи и квартиры.

Прибор отличается небольшими габаритами и удобством в подключении – для этого предусмотрена клеммная колодка со снимающейся крышкой (блокируется пломбой).

Схема подключения

В электросчетчике Нева 103 1SO используется классическая схема подключения. Под снимающейся крышкой располагаются четыре зажима.

Первый и третий зажимы используются для подключения к внешней электрической сети, второй и четвертый – для подключения нагрузки. С обоих сторон желательно расположить УЗО.

Как передать показания? Они считываются с механического отсчетного узла и передаются поставщику электроэнергии любым доступным способом – через интернет (личный кабинет), по телефону или электронной почте.

Описание и технические характеристики

Если старый счетчик не прошел поверку или вышел из строя, рекомендуем купить новый прибор – Нева 103 1SO. Он отличается высокой точностью и бесшумностью. Основные характеристики модели:

• Номинальное напряжение – 230 В;
• Максимальный ток в нагрузке – 60 А (выпускается модификация с током до 80 А);
• Продолжительность межповерочного интервала – 16 лет;
• Количество тарифов – 1 шт;
• Официальная гарантия от производителя – 5 лет со дня реализации;
• Срок службы, заявленный производителем – не менее 30 лет;
• Диапазон рабочих температур – от -40 до +70 градусов;
• Разрядность отсчетного узла – 5+1;
• Собственная потребляемая мощность – не выше 0,1 Вт.

Подробные характеристики вместе с описанием и инструкцией по подключению представлены в техническом паспорте прибора.

Как купить счетчик электроэнергии Нева 103 1SO

Купить в Москве однофазный электросчетчик Нева 103 1SO не составит труда – оформите покупку в два клика на сайте, а мы доставим прибор по указанному адресу. Способ доставки выбирается покупателями самостоятельно.

В Москве предоставляется бесплатный самовывоз с нашего склада.

Преимущества магазина – сбалансированные цены, широкий выбор однофазных и трехфазных приборов учета, несколько способов доставки и оплаты, сертифицированная продукция напрямую от производителя.

Схема подключения электросчетчика

В вашем доме или квартире обязательно должен быть установлен прибор учета электрической энергии. Он считает киловатты, которые израсходовало электрооборудование, а вы за них должны заплатить денежку причем с каждым годом все больше и больше, так как тарифы постоянно дорожают.

По ряду разных причин со временем приходится менять электросчетчики. Это может быть связано с выходом его из строя, реконструкцией распределительного щита, заменой старого прибора учета на новый, заменой на многотарифный счетчик и т.д. Если решили все сделать своими руками, то значит вам может пригодится схема подключения электросчетчика.

Схема подключения однофазного электросчетчика

Здесь привожу типовую схему, которая применима ко всем однофазным приборам учета электрической энергии. Однако все равно перед подключением внимательно изучите паспорт на счетчик, чтобы ничего не упустить.

Учтите, что для подключения к электросчетчику каждый проводник необходимо зачищать на 2-2,5 см и зажимать двумя болтами, которые через несколько минут следует еще раз подтянуть.

Данные соединения должны быть выполнены качественно и на совесть, так как доступ к болтам впоследствии будет закрыт крышкой и опломбирован.

Делайте так, что бы сюда отверткой больше не лазить в течении нескольких лет.

Также обратите внимание на то, что перенос электросчетчика из квартиры в подъезд и наоборот запрещен. Должно быть так, как предусмотрено проектом здания. Если прибор учета электрической энергии стоит в этажном щитке, то там ему и стоять. Если этот счетчик находится в квартире в коридоре, то тут он и будет висеть.

Еще запросите в местном отделении сетевой компании или ознакомьтесь тут с условиями энергосбыта, которые необходимы для пломбировки и принятия на учет электрического счетчика, чтобы выполнить все работы правильно и с первого раза.

Ниже привожу последовательность подключения проводов к электросчетчику. Под одним контактом я обозначаю вертикальную клеммную колодку с двумя болтами. Нумерацию контактов считаю слева на право. На самих счетчиках встречал разное обозначение контактов.

1. Приходящий фазный проводник подключаем на первый контакт.
2. Отходящий фазный проводник подключаем на второй контакт.
3. Приходящий нулевой проводник подключаем на третий контакт.
4. Отходящий нулевой проводник подключаем на четвертый контакт.

На картинке ниже приходящий провод нарисован слева, а отходящий провод на нагрузку справа.

Вот более подробная схема простого распределительного щитка…

Если вы собираетесь собрать распределительный щит, например, в пластиковом шкафу типа ЩРН-П от фирмы IEK , то вы можете воспользоваться следующей фото инструкцией, где подробно описана схема подключения электросчетчика. Собрать новый щиток можно и даже будет удобнее на столе и только потом готовый щит уже вешать на стену.

Вот все необходимое для сборки: шкаф ЩРН-П, электросчетчик Нева 103, автоматические выключатели фирмы ABB.

В шкафу все будет размещаться следующем образом: вводной 2-х полюсный автомат, прибор учета электроэнергии, отходящие (групповые) автоматы.

Устанавливаем все элементы на DIN-рейку. У счетчика тоже есть защелка как и у автоматов, с помощью которой он держится на DIN-рейке.

Открываем крышку у электросчетчика для доступа к контактам, к которым будут подключаться провода. Часто на ней с внутренней стороны бывает нарисована вам в помощь схема подключения электросчетчика.

Теперь необходимо взять кабель сечением минимум 6 мм2 для изготовления из него перемычек. Можно купить 1 метр кабеля ВВГнг 3х6, разделать его и из жил сделать перемычки. Так как жилы будут разных цветов, то стоит соблюдать цветовую маркировку проводов. Это позволит вам впоследствии не запутаться.

1. Первую перемычку мы с левого полюса с нижнего контакта 2-х полюсного автомата заводим на контакт электросчетчика «1». Это будет приходящая из сети «фаза» на прибор учета.

Когда вставите перемычку в счетчик, то сперва затягивайте верхний контакт. Затем проверьте зафиксировался ли провод.

Бывает так, что он может не попасть в дальнюю клеммную колодку или просто завели его на не достаточную длину.

2. Второй перемычкой «фаза» с контакта «2» с электросчетчика должна уходить на групповые автоматы на верхние контакты.

Согласно ПУЭ приходящий провод должен подключаться на неподвижный контакт автоматического выключателя, т.е. на верхний. Если делать так всегда, то впоследствии будет удобно и сразу понятно как в щитке все организованно.

Некоторые производители, например, Schneider Electriс в документации указывают, что на их автоматические выключатели провод можно заводить как сверху, так и снизу. Встречал в крупных щитках, где много рядов, что часть нагрузки подключена на нижние контакты, а часть на верхние.

Это может запутать электрика, который видит данный щит в первые и ему потребуется больше времени, чтобы понять как в нем все организованно. Лично я придерживаюсь всегда такого мнения, что на автомат приходим сверху, а уходим снизу.

Групповые автоматы можно объединить перемычкой такого же сечения, а лучше сделать это специальной гребенкой особенно если автоматических выключателей много.

Устанавливаем в шкаф нулевую шину и шину заземления.

3. С правого полюса с нижнего контакта 2-х полюсного автомата подключаем «нулевую» перемычку на контакт «3» электросчетчика.

Вид с обратной стороны…

С обратной стороны все должно выглядеть примерно так, как на фото ниже…

4. С контакта «4» электросчетчика «нулевую» перемычку подключаем к общей шине N.

Теперь берем крышку, которой закрывается доступ к болтам прибора учета электроэнергии и вырезаем по специальным меткам в ней отверстия для пропуска перемычек.

Должно получиться так…

Ставим крышку на место. Она крепится центральным болтиком. Не забудьте перед ее установкой протянуть еще раз все болты.

Теперь прикладываем крышку корпуса шкафа. Мы видим, что наша начинка не помещается в существующее свободное место. Для этого необходимо вырезать ножом лишние заглушки.

Ставим на место верхнюю крышку шкафа…

И закрываем дверцу…

Вот и все. Щиток с электросчетчиком готов к установке на стену.

Тут думаю все понятно.

Ниже выкладываю фото одного из этажных распределительных щитков типичной пятиэтажки. Может кому и пригодится. Тут давным давно меняли электросчетчик, который находится внизу справа. Из схемы электропитания были исключены рубильник, который стоял до прибора учета электроэнергии и старые черные автоматические выключатели.

Отходящий провод (нарисованная черная толстая линия) завели сразу в квартиру и там поставили небольшой бокс с набором необходимых автоматических выключателей. Сегодня такая схема не прокатит, так как перед электросчетчиком должен еще стоять двухполюсный автоматический выключатель с возможностью для пломбировки.

Где и что находится в данном этажном щитке я подписал на фото.

Схема подключения трехфазного электросчетчика

Схема подключения трехфазного электросчетчика аналогична схеме подключению однофазного прибора учета. Тут только на две фазы (на два провода) больше и всего то.

Примерно это выглядит так…

Вот более подробная схема…

Если вы разобрались с однофазной схемой, то и ту разберетесь, так как порядок действий один и тот же.

Остались вопросы, пишите их в комментариях.

Не забываем улыбаться:

Схема однофазного счетчика. Подключение счетчика

Схема однофазного счетчика достаточно проста. В данной статье я расскажу вам, как подключить однофазный счетчик. Я уже писал ранее, как правильно выбрать электросчетчик для дома, квартиры. Теперь после покупки счетчика, стоит новая задача – подключить однофазный счетчик к электросети.

Однофазные счетчики для домов и квартир, изготавливают прямого включения, т.е. без дополнительных понижающих трансформаторов тока.

Ничего сложного в подключении однофазного счетчика нет, перед установкой счетчика внимательно изучите документацию, инструкции, примеры подключения схем однофазного счетчика и т.д.. Чтобы правильно подключить однофазный счетчик, нам, в первую очередь, понадобится схема однофазного счетчика, которую можно отыскать:

• документация, которой комплектуется электросчетчик – это паспорт, инструкция или формуляр на счетчик, где указываются все характеристики, заводской номер, даты выпуска и поверки счетчика, и конечно — сама схема однофазного счетчика;

• дополнительно в комплект документов на счетчик может входить и руководство по эксплуатации, в котором также будет указана схема однофазного счетчика;

• в обязательном порядке, на обратной стороне клеммной крышки любого электросчетчика, будет нанесена схема однофазного счетчика;

• ну и конечно, схема однофазного счетчика найдется в интернете.

Изучив схему однофазного счетчика «на бумаге», обратимся непосредственно к самому электросчетчику.

Простой однофазный счетчик имеет 4 контакта на клеммной колодке:

• клемма №1 – ввод фазы от внешней сети (к дому или квартире)
• клемма №2 – выход фазы (внутрь дома или квартиры)
• клемма №3 — ввод нуля от внешней сети (к дому или квартире)
• клемма №4 — выход нуля (внутрь дома или квартиры)

В такой же последовательности и подключаем провода к контактам нашего однофазного электросчетчика, не забыв, отключить автомат, пробки или рубильник, который установлен перед однофазным электросчетчиком, если у вас вводной кабель (провод) сразу приходит на счетчик, в этом случае, необходимо отключать линию.

При замене старого однофазного электросчетчика, если вы решили заменить его самостоятельно или позвали друга-соседа-электрика, как минимум, сделайте звонок в вашу сетевую компанию, управляющую компанию, ТСЖ и узнайте, что нужно сделать, чтобы заменить однофазный счетчик. Главный вопрос — кто будет срывать пломбу со старого счетчика.

Если вы сорвете пломбу со старого электросчетчика, и установите новый, и только лишь после этого сообщите об этом в электросети, могут возникнуть серьезные проблемы. Вас могут обвинить в воровстве электроэнергии (сорвана пломба) и выставят крупный штраф.

Схема однофазного счетчика с вводным автоматом

Схема однофазного счетчика, когда перед счетчиком установлен вводной автомат. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика.

Схема однофазного счетчика, когда вводной автомат установлен после счетчика. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Кабель (провод) подключается напрямую к электросчетчику, клеммная крышка пломбируется и нет возможности хищения электроэнергии.

Спасибо за внимание.

Запись опубликована в рубрике Электрика с метками Счетчики. Добавьте в закладки постоянную ссылку.

Схема подключения однофазного электросчетчика

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии. Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

• плоскогубцы, бокорезы;
• нож монтажный;
• съёмник изоляции;
• отвёртки;
• отвёртка-индикатор;
• дрель, перфоратор;
• молоток;
• стрелочный тестер или цифровой мультиметр;
• медный монолитный провод;
• дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

• Во-первых. счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
• Во-вторых. у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике.

Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки.

Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

• Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
• Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
• Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Как подключить электросчетчик: требования и правила

Счетчики учета классифицируются по следующим видам:

• по конструкции исполнения (индукционные и электронные счетчики);
• по количеству фаз (однофазные и трехфазные).

Электронные

Принцип работы однофазных и трехфазных электронных счетчиков аналогичен.

Счетчик состоит из следующих элементов:

• датчика напряжения и тока;
• дисплея;
• электронного реле;
• ОЗУ (оперативно запоминающее устройство);
• микроконтроллера;
• оптического порта;
• преобразователя величин напряжения и тока в мощность.

На структурной схеме счетчика приведенной ниже видно, что потребительская нагрузка подключена через трансформаторы тока и напряжения.

Эти датчики передают значения тока в преобразователь величин тока и напряжения в мощность. Этот датчик преобразует действующие значения в цифровой код, который отсылается на микроконтроллер.

Он отправляет значения показаний на дисплей счетчика через электронное реле.

Но также существует возможность подключение к электронной системе учета через оптический порт. На оптический порт подается сигнал с микроконтроллера в цифровой величине и происходит соединение с компьютером.

Структурная схема работы электронного счетчика

Индукционные

Индукционный электрический счетчик содержит две катушки индуктивности (токовая и напряжения). Токовая катушка насчитывает малое количество витков более толстым проводом. Катушка напряжения имеет большое количество витков тонким проводом.

Устройством счетчика предусмотрен:

• постоянный магнит;
• диск;
• счетный механизм.

На схеме по устройству счетчика видно, что напряжение прилагается вначале на катушку напряжения (2). Под нагрузкой ток протекает через токовую катушку (1). Между двумя электромагнитами возникают вихревые токи, которые приводят в движение диск (5).

Скорость вращения диска зависит от потребляемой нагрузки. На диске по центру установлен шток с червячной передачей, которая вращает счетный механизм (3). Для плавного вращения диска установлен постоянный магнит (4). Постепенно электронные счетчики вытесняют индукционные, т. к.

класс точности и надежность выше.

Устройство индукционного счетчика

Однофазные

Однофазный прибор учета электрической энергии можно подсоединить только в двухпроводной сети переменного напряжения 220 вольт.

Они обычно устанавливаются:

• в частном доме на столб;
• в квартире;
• на даче;
• в офисе;
• в гараже.

Трехфазные

Трехфазные счетчики применяются в трехфазной сети 380 вольт и частотой 50 герц. Счетчики подключаются по трехпроводной и четырехпроводной схемам. Имеют более сложную конструкцию, что обеспечивает более точные показания, чем на однофазных.

Какой счетчик выбрать?

Выбор счетчика электронного или индукционного зависит от потребительских способностей. Для начала необходимо определиться с классом точности. Класс 0,5-1 значительно дороже, нежели 2,0. Для бытовых нужд достаточно класс точности 2,0.

Счетчики с высоким классом необходимы только на промышленных предприятиях. Для снижения себестоимости прибора учета производители ставят более дешевые комплектующие, поэтому не стоит заострять внимание на самые дешевые счетчики, т. к.

электроэнергия должна учитываться точно и без помех.

Популярные производители

Существую три основных производителя, выпускающих качественную продукцию учета электрической энергии.

К ним относятся:

1. Меркурий. Он выпускает такие модели, как 201 и 200. Модель 200 предназначена больше для промышленных целей. Меркурий в рейтинге заработал 9,6 балла из 10.
2. Энергомера. Этот производитель занимает второе место в рейтинге 9,4 балла из 10. Он производит модели 101 и 102. Последняя модель 102 предназначена для установки на промышленных предприятиях.
3. Нева. Производитель выпускает модель 103 1so, предназначена для бытовых целей и установки на улице.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

1. Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
2. Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
3. Питание к розетке следует подключать через автомат.
4. Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
5. Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

• плоскогубцы;
• отвертку;
• индикатор;
• мегомметр;
• уровень строительный;
• лестницу;
• монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

• защитные автоматические выключатели;
• проводники и кабели;
• тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

• прямого действия (ток нагрузки до 100 ампер);
• косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

1. Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
2. Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
3. Нельзя допускать скрутки и ответвление проводов.
4. Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
5. При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

Пошаговая инструкция по установке

Установка производится в следующем порядке:

1. Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
2. Выбирается щитовая и проводниковая продукция согласно проекту.
3. Щит учета устанавливается на место монтажа.
4. Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
5. Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
6. Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
7. Опломбирование счетчика энергоснабжающей компанией.

Фотогалерея

На фото представлены передовые счетчики, которые пользуются спросом и надежностью.

Видео

На видео показан правильный монтаж трехфазного счетчика косвенного действия. Снято каналом Заметки Электрика.

Схемы подключения электросчетчиков

В продолжение темы об электросчетчиках в этой статье решил подробно рассмотреть схемы подключения однофазных и трехфазных счетчиков.

Для начала надо сразу сказать, что электросчетчики могут быть нескольких типов подключения — прямого (непосредственного) включения, через трансформаторы тока, через трансформаторы тока и измерительные трансформаторы напряжения. В быту подавляющее большинство счетчиков, будь то однофазных или трехфазных, имеют схему прямого включения.

Это обусловлено тем, что величина тока нагрузки не превышает 100 А. В случае, если величина протекающего тока более 100 А используется схема полукосвенного включения с трансформаторами тока.

Схема косвенного включения с трансформаторами тока и измерительными трансформаторами напряжения применяется в сетях 6 (10) кВ и выше, поэтому в данной статье не рассматривается.

Подключение однофазного электросчетчика

Самая распространенная и простая схема прямого подключения однофазного счетчика. Практически все однофазные счетчики подключаются именно по этой схеме, очень редко может использоваться схема полукосвенного включения.

На первую клемму счетчика приходит фазный провод. Со второй клеммы фаза уходит на нагрузку. На третью клемму подключен нулевой ввод, с четвертой нулевой провод идет на нагрузку.

Подключение трехфазного электросчетчика

Схема подключения трехфазного счетчика прямого включения не сильно отличается от схемы однофазного.

На клемму 1 приходит фаза А (желтый). Со 2 клеммы фаза А (желтый) уходит на нагрузку. На 3 клемму приходит фаза B (зеленый). С 4 клеммы фаза B (зеленый) уходит в нагрузку. На 5 клемму приходит фаза С (красный). С 6 клеммы фаза С (красный) уходит. 7 и 8 клеммы — нулевой провод.

Как я уже сказал выше, полукосвенное подключение через трансформаторы тока применяется в случае, если величина тока нагрузки превышает 100 А. В данной схеме трансформаторы тока предназначены для преобразования первичного тока нагрузки до значений, безопасных для его измерений. Такие схемы сложнее, чем прямого включение и требуют определенных знаний и навыков.

При подключении счетчика через трансформаторы тока необходимо соблюдать полярность начала и конца обмоток трансформатор, как первичной (Л1, Л2), так и вторичной (И1, И2). Общую точку вторичных обмоток трансформаторов необходимо заземлять.

Схема с подключением трансформаторов тока в «звезду»

Фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика. Клеммы Л2 всех ТТ подключаются к нагрузке.

Клемма 1 счетчика подключается к началу вторичной обмотки И1 ТТ1, клемма 4 — к контакту И1 ТТ2 и клемма 7 — к контакту И1 ТТ3. Клеммы 3, 6, 9 и 10 соединены между собой перемычкой и подключены к нейтральному проводу. Все концы вторичной обмотки И2 также соединены между собой и подключаются на 11 клемму.

В цепях с изолированной нейтралью применяется схема с двумя трансформаторами тока (неполная «звезда»).

Десятипроводная схема подключения

Такая схема визуально более наглядная, чем схема соединения «звездой».

В данной схеме фазы А, B, C приходят на клеммы Л1 первичной обмотки трансформаторов тока ТТ1, ТТ2 и ТТ3. Клеммы Л2 всех ТТ подключены к нагрузке. От Л1 ТТ1 подключается клемма 2 счетчика, от Л1 ТТ2 — клемма 5 счетчика и от Л1 ТТ3 — клемма 8 счетчика.

На 1 клемму счетчика заходит начало вторичной обмотки И1 ТТ1, а конец обмотки И2 на 3 клемму счетчика. На 4 клемму приходит начало вторичной обмотки трансформатора И1 ТТ2, конец И2 — на 6 клемму счетчика. На 7 клемму — начало И1 трансформатора ТТ3, на 9 — конец И2 ТТ3. Нулевой проводник отдельным проводом заходит на 10 клемму счетчика, а с 11 клемму уходит на нагрузку.

Схема подключения трехфазного счетчика через испытательную клеммную коробку

В соответствии с действующими Правилами устройства электроустановок — ПУЭ (раздел 1, п.1.5.23) цепи учета электрической энергии необходимо выводить на специальные зажимы или испытательные коробки.

Коробка испытательная переходная применяется для подключения трехфазных индукционных и электронных счетчиков, обеспечивая закорачивание вторичных цепей измерительных трансформаторов тока, отключение токовых цепей и цепей напряжения в каждой фазе счетчиков при их замене, а также включение образцового счетчика для поверки без отключения нагрузки потребления.

Схема подключения через испытательную клеммную коробку

Выбор трансформаторов тока

Номинальный ток вторичных обмоток трансформатора обычно выбирается 5А. Номинальный ток первичной обмотки выбирается по расчетной нагрузке с учетом работы в аварийном режиме.

Согласно ПУЭ 1.5.17 допускается применение трансформаторов тока с завышенным коэффициентом трансформации:

Например электроустановка в нормальном режиме потребляет 140А, минимальная нагрузка 14А. Выбираем измерительный трансформатор 200/5. Коэффициент трансформации у него 40.

140/40=3,5А – ток вторичной обмотки при номинальном токе.

5*40/100=2А – минимальный ток вторичной обмотки при номинальной нагрузке.

Из расчета видно, что 3,5А >2А – требование выполнено.

14/40=0,35А – ток вторичной обмотки при минимальном токе.

5*5/100=0,25А – минимальный ток вторичной обмотки при минимальной нагрузке.

Как видим 0,35А>0,25А – требование выполнено.

140*25/100=35А ток при 25%-ной нагрузке.

35/40=0,875 – ток во вторичной нагрузке при 25%-ной нагрузке.

5*10/100=0,5А – минимальный ток вторичной обмотки при 25%-ной нагрузке.

Как видим 0,875А>0,5А – требование выполнено.

Из этого делаем вывод, что трансформатор тока с коэффициентом трансформации 200/5 для нагрузки 140А выбран правильно.

При снятии показаний со счетчика с токовыми трансформаторами 200/5 необходимо умножить показания счетчика на 40 (коэффициент трансформации) и получаем реальный расход электроэнергии.

Выбор класса точности ТТ определяется согласно ПУЭ п 1.5.16 — для систем технического учета допускается применение ТТ с классом точности не более 1,0, для расчетного (коммерческого) учета — не более 0,5.

Источник

Счётчик электроэнергии Нева 303 – схема подключения и описание прибора

Электросчётчик Нева-303 – модель трёхфазного прибора, предназначенного для определения количества затраченной электроэнергии. Рассчитан на применение крупными потребителями, если расход осуществляется в промышленных масштабах. У модели предусмотрен отсчёт показателей по одному тарифу.

Для каждой фазы предусмотрена соответствующая световая индикация, скорость мигания сигнализации характеризует интенсивность расхода. В электросчётчике предусмотрена защита от хищения энергии посредством природного магнита.

Технические характеристики

Срок службы прибора

Прибор характеризуется большой надёжностью, производителем предусмотрена продолжительность службы в течение 30 лет, с гарантированным пятилетним сроком непрерывной работы с сохранением эксплуатационных параметров. Если счётчик эксплуатируется не постоянно, рассчитано, что срок эксплуатации составляет до 280 000 часов, что незначительно превышает заявленный тридцатилетний период.

Межповерочный интервал

Изначально энергомер проходит поверку после изготовления на предприятии, о чём делается соответствующая отметка в паспорте. Срок следующей проверки – спустя 16 лет после начала эксплуатации. Внеочередная поверка должна производиться, если счётчик подвергался ремонту или повторной установке, с записью соответствующих дат в паспорте. Поверку должны осуществлять должностные лица организации, отвечающей за выполнение данных работ.

Стоимость счётчика

Приобрести электросчётчик несложно, обратившись в торговые точки, предлагающие товары данного направления или, заказав по интернету. Цена за единицу товара колеблется в диапазоне от 2200 до 3000 рублей, в зависимости от региона и фирмы, реализующей продукцию. Если приобретать прибор через интернет-магазин, получится немного сэкономить, однако необходимо учитывать транспортные расходы.

Как снять показания

Определение расхода произвести несложно, это в состоянии выполнить обычный человек, не обладающий квалификацией специалиста-электрика. Электромеханический дисплей разделяется запятой на две половины. С левой стороны указывается целое число, с правой – дробная часть(красный прямоугольник), не учитываемая при записи данных. Необходимо переписать целое значение(зелёный прямоугольник) в начале месяца и отнять её из данных, снятых по прошествии указанного периода.

Разновидности данного счётчика

Производителем выпускается четыре разновидности электросчётчика. Различия видов определяются, исходя из марки, указанной в наименовании прибора.

Нева-303 0.5ТО 230/1(7,5)

Счётчик с классом точности 0,5. Два последних числа указывают значение номинального (максимального) тока. Буква Т предупреждает о необходимости подключения через трансформатор. Все остальные параметры идентичны.

Нева-303 0.5ТО 230/5(10)

От предыдущей модификации отличают только характеристики тока, обозначаемые двумя последними числами.

Нева-303 1SО 230/5(60)

По показателям тока – объяснялось выше. Класс точности – 1.0 (первая цифра после основного наименования модели). Буква S – подключение производится посредством шунта (напрямую в сеть).

Нева-303 1SО 230/5(100)

От вышеуказанной модификации отличается только токовыми показателями.

Установка счётчика

Чтобы установить счётчик, не обязательно приглашать специалиста, но он потребуется для подключения прибора. Монтаж производится посредством динамической рейки, которая устанавливается в необходимом месте. На неё затем крепится сам электросчётчик с помощью соответствующих пазов на задней стенке корпуса.

Для подключения, необходимо руководствоваться схемой, указанной в паспортной документации или на корпусе энергомера.

Для подключения модификации, предусматривающей использование трансформатора тока, схема следующая:

Схема для подключения с непосредственным подсоединением к сети:

После установки, необходимо вызвать специалиста компании, предоставляющей электроэнергию, чтобы опломбировать прибор.

Указанный электросчётчик – надёжная модель, обеспечивающая продолжительную безаварийную эксплуатацию при условии промышленных масштабов расхода электроэнергии.

Источник



Технические характеристики и схема подключения электросчетчиков Нева

Для учета электроэнергии в быту, на промышленных предприятиях, а также в энергетических компаниях используют специальные устройства. Электросчетчик Нева имеет высокий уровень надежности, разработан с учетом пожеланий пользователей. Счетчик предназначен для установки в жилых и общественных зданиях, а также в коттеджах, дачах, гаражах.

Описание счетчика Нева

Счетчики NEVA классифицируют как электромеханические и электронные. Новые модели обладают следующими качествами:

• точность показателей;
• защита от кражи электроэнергии;
• после установки включаются автоматически;
• работа происходит без помощи человека;
• небольшие габариты.

Нева – счетчик электроэнергии, который используют для измерения и контроля активной энергии, как в однофазных, так и трехфазных сетях переменного тока. Однофазные счетчики ведут учет в двухпроводных сетях с напряжением 220 В. Трехфазные учитывают переменный трехфазный ток в трех и четырех проводных сетях с номинальной частотой 50 Гц.

Все чаще используется трехфазная сеть, что дает возможность напрямую подключать мощные электроприборы – электрокотлы, обогреватели, электроплиты, асинхронные двигатели.

Технические характеристики

Приборы Нева оснащены электромеханическим отсчетным устройством (ЭМОУ) или имеют жидкокристаллический индикатор (ЖКИ). Учет энергии ведется в киловатт-часах. Модели для однофазных и трехфазных сетей отличаются:

• по устройству счетного механизма;
• величине базового и максимального тока;
• конструкции корпуса и способу монтажа.

Рабочая температура варьируется для ЖКИ приборов от -20° до +55°, для ЭМОУ от -40° до +55°. Они рассчитаны на атмосферное давление 630–800 мм рт.ст. при относительной влажности не более 90% в условиях 30°С.

Устройства отличаются по степени защиты от проникновения пыли и воды. Для приборов с установкой на DIN-рейку степень защиты IP40, для остальных IP51.

Эл.счетчики Нева имеют следующие характеристики надежности:

• среднее количество часов наработки до отказа 160 тысяч;
• интервал между поверками 16 лет;
• срок службы рассчитан на 30 лет;
• сохранение данных в памяти не менее 10 лет.

Приборы имеют сертификат безопасности и электромагнитной совместимости, соответствуют нормативным и техническим документам. Цены формируются в зависимости от типа и модели счетчика, наличия товара, торговой сети, региона и других условий.

Как снять показания

Снимать показания индукционного счетчика просто. После установки прибора начальные данные указаны в акте. По истечении месяца нужно записать все цифры до запятой, которые есть на табло. Разница между числами составляет расход электроэнергии за месяц. Умножив количество киловатт на тариф, получается сумма оплаты.

Абонентская служба энергосбыта принимает показания и автоматически формирует квитанцию. Пользователю остается только оплатить счет. Но для контроля вычисления можно производить самостоятельно. Импульсные электронные приборы не ошибаются. Они имеют различные способы защиты. Их невозможно замедлить, остановить, отключить или пустить в другую сторону.

Электронный прибор имеет табло, где отображается количество киловатт, дата, время работы и другие сведения. Данные меняются через несколько секунд. Чтобы вычислить расход по отдельному тарифу, следует снимать и выписывать начальные и конечные показания по каждой зоне за отчетный месяц.

Из-за большого разнообразия электронных моделей невозможно выработать единый алгоритм действий по снятию показаний. Каждое устройство комплектуется подробной инструкцией. Практически все приборы подобного рода хранят в памяти данные предыдущего отчетного периода.

Разновидности счетчиков

Все модели этой серии имеют современный дизайн, изготовлены из высококачественных материалов, неподдающихся горению. Устройства для однофазных и трехфазных сетей имеют сходные характеристики, отличаются по некоторым нюансам и способу крепления.

Счетчик электроэнергии Нева 101 – распространенная и надежная модель. Счетчик рекомендован для установки в быту, рассчитан на однофазную цепь. Имеет защиту от воздействия магнита. Крепится на три болта. Его размеры и крепежи соответствуют параметрам индукционных приборов, что упрощает монтаж в случае замены старого устройства. Цена счетчика от 928 руб.

Нева 103 1SO – это однофазное, однотарифное устройство учета электричества. Подойдет для использования с умеренным потреблением энергии – квартира, гараж. Можно установить на улице, в сухом месте. Корпус счетчика не разборный. Имеет электромеханический барабанный циферблат. Импульсный индикатор мигает пропорционально потреблению. Устанавливают прибор на DIN-рейку. Стоимость 984 руб.

Нева 112 однофазный многотарифный прибор. Позволяет вести учет по четырем тарифам – день, ночь, полупик, резерв. Подходит для квартир, а также общественных зданий, предприятий и других объектов. Данные фиксируются отдельно для каждого тарифного плана. Управление информацией выполняется вручную нажатием кнопки. Стоимость модели около 1300 руб.

Нева 303 – трехфазный однотарифный прибор. Используется в трех и четырехпроводных цепях переменного тока. Имеет электромеханический счетный механизм, пофазные индикаторы контроля нагрузки, датчик тока. Минимальная цена прибора 2199 руб.

Счетчик трехфазный двухтарифный Нева используется для измерения и учета энергии переменного тока по временным зонам суток – день ночь, пик, полупик. Отсчетное устройство – ЖКИ, класс точности 1, степень защиты IP50. Электросчетчик Нева МТ 324 может быть установлен на предприятиях, в торговых помещениях, квартирах с высоким потреблением электроэнергии. Стоимость прибора от 2468 руб.

Установка прибора

Для правильной работы недостаточно выбрать подходящий аппарат, его необходимо правильно подключить. Однофазный прибор включают в разрыв линии питания. Чтобы не пришлось обесточивать всю подводящую линию, перед счетчиком нужно установить вводный автоматический выключатель. Целесообразно ставить автомат и после счетчика. Он будет защищать прибор учета и отводящую линию, если неисправность случится в цепи потребителя.

Схема подключения указана на обратной стороне крышки прибора и в прилагаемой инструкции. Счетчик однофазный Нева имеет 4 клеммы – вход и выход фазного провода, вход и выход нулевой линии.

Фазные провода, выходящие из автомата, зачищают на 1,5 см от изоляции. Их подключают к клеммам 1 и 3. Отводящие проводники, соответственно к клеммам 2 и 4.

Для трехфазного прибора есть два типа подключения – прямое или через трансформатор тока. Когда в цепи имеется небольшое количество потребителей малой мощности, счетчик можно подключить в разрыв питающих проводников.

Прямое подключение такого счетчика требует трехфазной питающей сети. Используется большее количество клемм и проводов. После автомата фазные проводники подключаются к 2, 4, и 6 клеммам. На выходе из счетчика – к 1, 3, 5. Нейтральный входной к клемме номер 7, выходной к 8.

К такому прибору можно подключать и однофазных потребителей. Для этого на одну из фаз нужно установить однополюсный автомат. Второй проводник берут от нейтральной шины зануления. Если токи мощных потребителей превышают номинальное значение счетчика, необходимо поставить трансформатор.

При необходимости замены средства учета важно выбирать правильный сертифицированный прибор, соответствующий сети. Подключить однофазный электрический счетчик можно самостоятельно. Трехфазное устройство требует наличия допуска. Перед установкой необходимо ознакомиться с инструкцией. При монтаже устройства следует четко придерживаться последовательности действий и проверять надежность соединений.

Источник
