Расчёт сечения провода для домашней электросети
Чтобы избежать возгорания электрического кабеля, перегрева электросети, выхода её из строя, необходимо знать, как рассчитать сечение провода. Это придаст вам уверенности в безопасной и надёжной работе электроприборов, безопасности людей, защиты их от короткого замыкания и пожара.
Важнейшим элементом электросети является электрический кабель, и при выходе его из строя, станет невозможной работа все системы. Для предотвращения такой ситуации, а так же во избежание возгорания, необходимо знать, как рассчитать сечение провода для правильной нагрузки электросети.
Лично мне это придаёт уверенности в том, что работа всех электроприборов в доме, как и всей электросети в целом, безопасна. А ещё для меня важнее уверенность в безопасности моей семьи, иначе при неправильном рассчёте сечения провода, и его нагрузке электрическим током, вполне может возникнуть перегрев, оплавление изоляции и её повреждение.А ведь это уже прямая угроза возникновения в сети короткого замыкания, и, как следствие, пожара.
Главным показателем при расчёте кабельного сечения, и определения его марки, будет допустимая токовая нагрузка при длительной эксплуатации. Это величина тока, что способен пропустить провод при длительной нагрузке, не нагреваясь при этом.
Рассчитать сечение провода не сложно, достаточно произвести арифметической действие на сложение потребляемой мощности всех электроприборов, включаемых в сеть. Рассмотрим это детальней.
Чтобы рассчитать ту безопасную величину сечения электрического провода по токовой нагрузке, что позволяет без опасение использовать имеющиеся электрические приборы, надо вычислить силу тока.
Эта величина для однофазной электрической сети равняется сумме всех мощностей электроприборов, включённых в сеть, умноженной на поправку коэффициента одновременности, который равен 0.75 и разделённой на величину сетевого напряжения.
В однофазной электрической сети величина её напряжения составляет 220 Вольт. Но бывает и трёхфазная сеть, напряжение которой 380 Вольт. Как рассчитать сечение провода в этом случае?
Надо взять суммарную мощность всех включённых электроприборов, и разделить на напряжение 380 В, умноженное на корень из трёх. Таким образом, мы получим точную величину для нахождения провода нужного сечения.

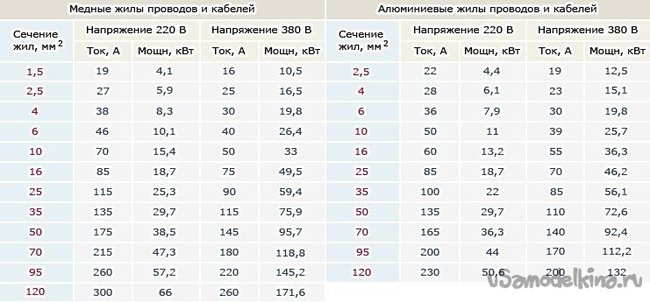

Чтобы не производить таких расчетов самостоятельно, есть готовая таблица со всеми этими значениями. По ней легко можно определить, какой именно кабель вам необходим и с каким сечением.
Может быть, полученная при расчете величина силы тока будет разниться с данными таблицы. Тогда я советую вам не заниматься экономией, а выбрать ближайшее значение сечения провода, но в сторону увеличения. Пусть лучше будет запас прочности, чем потом скажется её недостаток.
Какой провод выбрать?
Часто при расчёте сечения провода возникает вопрос, какой выбрать провод – алюминиевый или медный.
Медные провода более гибкие. Они не так быстро изламываются на сгибах, как алюминиевые.
К тому же, по сравнению с последними, более прочные. Медь меньше окисляется, поэтому её контакты при коммутации в распределительных отсеках качественней.
По степени проводимости медный провод выше алюминиевого в 1.7 раза. Поэтому при равной нагрузке медный кабель можно брать меньшего сечения.
По стоимости алюминиевые провода дешевле, но по современным нормам запрещено их использование в объектах бытового назначения. В частном строительстве они до сих пор применяются и вполне успешно, особенно при внешней проводке, но внутри помещений рекомендуется проводить медные кабели.
Видео: Как выбрать кабель
Источник
Сечение кабеля.Как его правильно выбрать.
В данной статье я расскажу вам, как правильно выбрать сечение кабеля для дома или квартиры. Если электрощит – это «сердце» нашей системы электроснабжения, то кабели, подключенные к автоматам электрощита – это «кровеносные сосуды», питающие электроэнергией наши бытовые электроприемники.
При монтаже электропроводки в доме или квартире, ко всем этапам, начиная от проектирования системы электроснабжения, установкой в электрическом щите автоматов, узо, дифавтоматов и заканчивая конечным монтажом розеток или выключателей, надо подходить с полной ответственностью, ведь от этого зависит ваша личная электробезопасность, а также пожаробезопасность вашего дома или квартиры. Поэтому к выбору сечения кабеля подходим со всей серьезностью, ведь другого способа передачи электроэнергии в частном доме, квартире пока еще не придумали.
Важно правильно выбрать сечение кабеля, именно для конкретной линии (группы) электроприемников. В противном случае, если мы выберем заниженное сечение кабеля – это приведет к его перегреву, разрушению изоляции и далее к пожару, если вы прикоснетесь к кабелю с поврежденной изоляцией, получите удар током. Если выбрать сечение кабеля для дома или квартиры завышенным, это приведет к увеличению затрат, а также возникнуть трудности при электромонтаже кабельных линий, ведь чем больше сечение кабеля, тем труднее с ним работать, не в каждую розетку “влезет” кабель сечением 4 кв.мм.
Привожу общую универсальную таблицу, которой сам пользуюсь для выбора номинального тока автоматов для защиты кабельных линий.
Я не буду забивать вам голову заумными формулами расчетов сечения кабеля из книжек по электротехнике, чтобы вы могли правильно выбрать сечение кабеля. Всё давно уже подсчитано и сведено в таблицы.
Обратите внимание,что при разных способах монтажа электропроводки (скрытая или открытая), кабели с одинаковым сечением, имеют разные длительно-допустимые токи.
Т.е. при открытом способе монтажа электропроводки, кабель меньше нагревается из-за лучшего охлаждения. При з акрытом способе монтажа электропроводки (в штробах, трубах и т.д.), наооборот — греется сильнее.Это важный момент, потому что при неверном выборе автомата для защиты кабеля, номинал автомата может получится завышенным относительно длительно-допустимого тока кабеля, из-за чего кабель может сильно нагреваться, а автомат при этом не отключится.
Приведу пример, например у нас сечение кабеля 6 кв.мм.:
- при открытом способе его длительно-допустимый ток равен 50А, следовательно автомат нужно ставить на 40А;
- при скрытом способе его длительно-допустимый ток равен 34А, в этом случае автомат на 32А.
Предположим, мы выбирали сечение кабеля для квартиры, которые проложены в штробах или под штукатуркой (закрытым способом). Если мы перепутаем и поставим для защиты автоматы на 50А, то кабель будет перегреваться, т.к. при закрытом способе прокладки его Iн=34 А, что приведет к разрушению его изоляции, затем короткое замыкание и пожар.
. ТАБЛИЦЫ НЕАКТУАЛЬНЫ. ПРИ ВЫБОРЕ АВТОМАТА ДЛЯ КАБЕЛЕЙ, ПОЛЬЗОВАТЬСЯ ТАБЛИЦЕЙ ВЫШЕ.
Сечение кабеля для скрытой электропроводки
Сечение кабеля для открытой электропроводки
Чтобы воспользоваться таблицами и правильно выбрать сечение кабеля для дома или квартиры, нам необходимо знать силу тока, или знать мощность всех бытовых электроприемников.
Ток рассчитывается по следующим формулам:
– для однофазной сети напряжением 220 Вольт:
где Р – сумма всех мощностей бытовых электроприемников, Вт;
U – напряжение однофазной сети 220 В;
cos(фи) – коэффициент мощности, для жилых зданий равен 1, для производства будет 0.8, а в среднем 0,9.
– для трехфазной сети напряжением 380 Вольт:
в этой формуле все тоже самое, как и для однофазной сети, только в знаменатель, т.к. сеть трехфазная, добавляем корень 3 и напряжение будет равно 380 В.
Чтобы выбрать сечение кабеля для дома или квартиры, по вышеуказанным таблицам, достаточно знать сумму мощностей электроприемников данной кабельной линии (группы). Расчет тока все равно нам будет нужен при проектировании электрощита (выбор автоматов, УЗО или диф.автоматов).
Ниже приведены средние значения мощностей, наиболее распространенных бытовых электроприемников:
Зная мощность электроприемников, можно точно выбрать сечение кабеля для конкретной кабельной линии (группы) в доме или квартире, а значит и автомат (дифавтомат) для защиты этой линии, у которого номинальный ток должен быть ниже длительно-допустимого тока кабеля, определенного сечения. Если мы выбираем сечение кабеля из меди 2,5 кв.мм., который проводит сколько угодно долго ток до 21 А ( скрытый способ прокладки), то автомат (дифавтомат) в электрощите для этого кабеля должен быть с номинальным током на 20 А, чтобы автомат отключался до того, как кабель начнет перегреваться.
Типовые сечения кабелей для электромонтажа в быту:
- В квартирах, коттеджах или частных домах, на розеточные группы прокладывают медный кабель 2,5 кв.мм.;
- Для осветительной группы – сечение кабеля из меди 1,5 кв.мм;
- Для однофазной варочной поверхности (электроплиты) – сечение кабеля 3х6 кв.мм., для трехфазной электроплиты – 5х2,5 кв.мм. или 5х4 кв.мм. в зависимости от мощности;
- Для остальных групп (духовые шкафы, бойлеры и т.д.) – по их мощности. А также от способа подключения, через розетку или черех клеммы. Например, если мощность духового шкафа более 3,5 кВт, то прокладывают кабель 3х4 и подключают духовку через клеммы, если мощность духовки меньше 3,5 кВт, то достаточно кабеля сечением 3х2,5 и подключение через бытовую розетку.
Чтобы правильно выбрать сечение кабеля и номиналы автоматов для электрощита частного дома, квартиры, нужно знать важные моменты, не знание которых, может привести к печальным последствиям.
- На розеточные группы выбирают сечение кабеля 2,5 кв.мм, но автомат при этом выбирают, с номинальным током не 20А, а 16А, т.к. бытовые розетки рассчитаны на ток не более 16 А.
- Для освещения использую кабель 1,5 кв.мм., но автомат не более 10А, т.к. выключатели рассчитаны на ток не более 10А.
- Необходимо знать, что автомат пропускает ток до 1,13 раза больше своего номинала, сколько угодно долго, а при превышении номинала до 1,45 раза может отключиться только через 1 час. И всё это время кабель будет греться.
- Сечение кабеля правильно выбирать по скрытому способу прокладки, чтобы был необходимый запас прочности.
- ПУЭ п.7.1.34. запрещает использовать алюминиевую проводку внутри зданий.
